Toodete kirjeldus

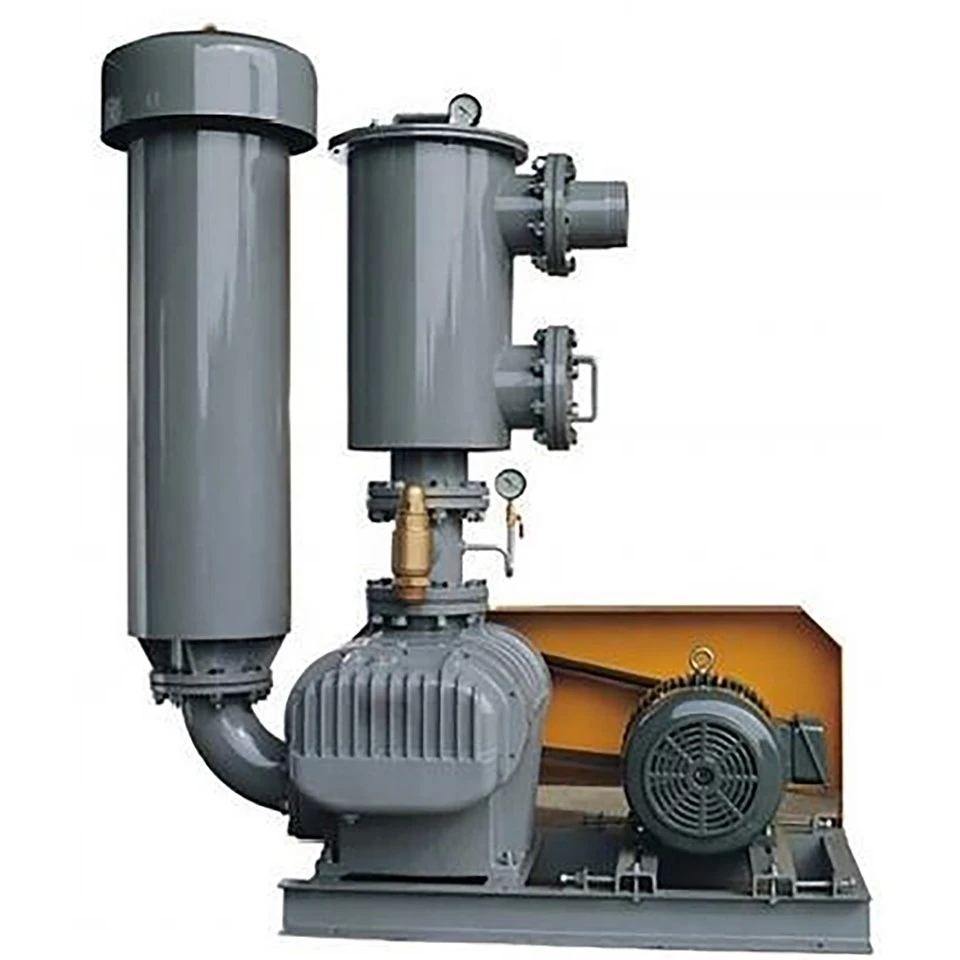

Rootsi vaakumpuhur on Rootsi vaakumseade, mida kasutatakse stabiilseks madala kuni keskmise vaakumpumpamiseks ja suure -voolu-kiirusega gaasi edastamiseks. See sobib pidevaks tööks reovee-, keemia- ja pneumaatilistes transpordirakendustes.
Tootmise eelised
Vaakumi stabiilsus
Kasutades kolme -sagaraga võrdset-mahulist õõnsuse struktuuri, säilitab see stabiilse vaakumitaseme vahemikus -9,8 kuni -49 kPa; sisend- ja väljundrõhu muutused ei mõjuta jõudlust.
Löögikindlus
Valmistatud peamiselt HT250 malmist, sellel on kõrge struktuurne jäikus ja tugev deformatsioonikindlus.
Lai võimsusvahemik
Katab võimsust 0,75–600 kW ja ühildub erinevate ajamimeetoditega, sealhulgas rihmülekanne, otseajam ja sagedusmuundur, kohandudes erineva suurusega vaakumsüsteemidega.
Rakendus
Mudeli kirjeldus
Näiteks:
RBV100.1450-M4/15-5
RBV seeria nimi
100 Väljalaskeava läbimõõt (mm)
Kiirus 1450
M Mootori komponendid
4 Mootoraste
15 Mootori võimsus (kW)
5 Imemisrõhk -5000mmAq
Miks valida meid
Tootmisvõimsus:15 000 ㎡ tehase pindala, 5 tootmisliini, aastane toodang 10 000 veepumpa ja 5000 puhurit.
Kvaliteedi tagamine:ISO 9001 ja CE/TUV sertifikaat, täielik-protsessi kvaliteedikontroll, 100% valmistoote kvalifitseerimise määr.
Tehnoloogia teadus- ja arendustegevus:20 inseneri ja 10 tehnikut, 15 patenti, mis toetavad uute toodete arendamist ja mittestandardset kohandamist.
Tarneahel ja varud:50+ pikaajaline-tarnija, põhikomponendid, mis on toodetud-omamajapidamises, ühine toorainevaru. Tootmisaeg on 3 kuud või rohkem.
-Müügijärgne teenindus:Pakub 24-tunnist tehnilist vastust, 72-tunnist kohapealset teenindust ja pikaajalist hooldustuge.
Struktuuriskeempuhur
Puhuri konstruktsiooniskeem
|
EI. |
Nimi |
Materjal |
EI. |
Nimi |
Materjal |
|
1 |
Käigukast |
HT250 |
11 |
Õlitihendi iste |
HT250 |
|
2 |
Õli-eemaldussektsioon |
Q235 |
12 |
Rihmaratas |
HT250 |
|
3 |
Õli täitmise kork |
45# |
13 |
Pähkel |
Q235 |
|
4 |
Laager |
GCr15 |
14 |
Õlitihend |
FKM |
|
5 |
Laagri kronstein |
HT250 |
15 |
Pähkel |
Q235 |
|
6 |
Võlli tihend |
Q235 |
16 |
Võll |
42CrMo4 |
|
7 |
Sõrmus |
45# |
17 |
Puhur |
HT250 |
|
8 |
Rootor/tiivik |
HT250 |
18 |
Spur käik |
15CrMo |
|
9 |
Külgmine kate |
HT250 |
19 |
Õli tühjenduskork |
45# |
|
10 |
Õli kamber |
HT250 |
20 |
Õlikümblusobjektiiv |
45# |
Ühikute teisendustabel
|
Surve |
atm |
kPa |
baar |
naela/in2(psi) |
kgf / cm2 |
inHg |
ftAq |
mmHg (Torr) |
mmAq |
|
1 atm |
1 |
101.325 |
1.01325 |
14.696 |
1.0333 |
29.921 |
33.914 |
760 |
10333 |
|
1 kPa |
0.0099 |
1 |
0.01 |
0.145 |
0.0102 |
0.295 |
0.335 |
7.5 |
102 |
|
1 bar |
0.9869 |
100 |
1 |
14.504 |
1.0198 |
29.53 |
33.47 |
750 |
10198 |
|
1 nael tolli kohta2(psi) |
0.068 |
6.894 |
0.0689 |
1 |
0.0703 |
2.036 |
2.308 |
51.71 |
703 |
|
1kgf/cm2 |
0.968 |
98.062 |
0.981 |
14.228 |
1 |
28.96 |
32.82 |
735.53 |
10000 |
|
1 inHg |
0.0334 |
3.3863 |
0.0339 |
0.491 |
0.0345 |
1 |
1.133 |
25.4 |
345.3 |
|
1ftAq |
0.0295 |
2.99 |
0.0299 |
0.434 |
0.0305 |
0.882 |
1 |
22.42 |
304.8 |
|
1 mmHg (Torr) |
0.013 |
0.1338 |
0.00138 |
0.019 |
0.0014 |
0.04 |
0.045 |
1 |
13.6 |
|
1 mmAq |
0.000097 |
0.0098 |
0.000098 |
0.0014 |
0.0001 |
0.003 |
0.0033 |
0.074 |
1 |
